รายละเอียดสินค้า

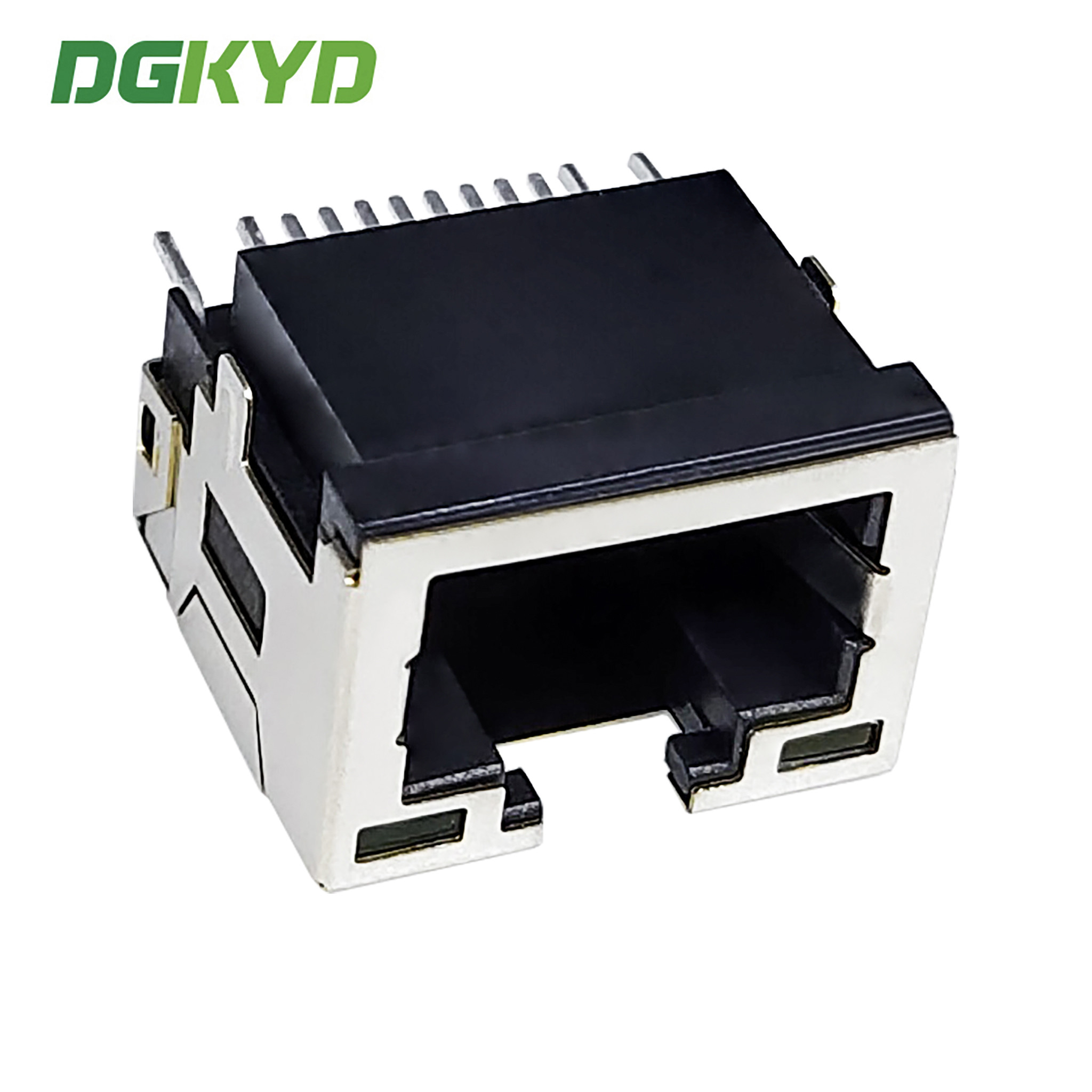

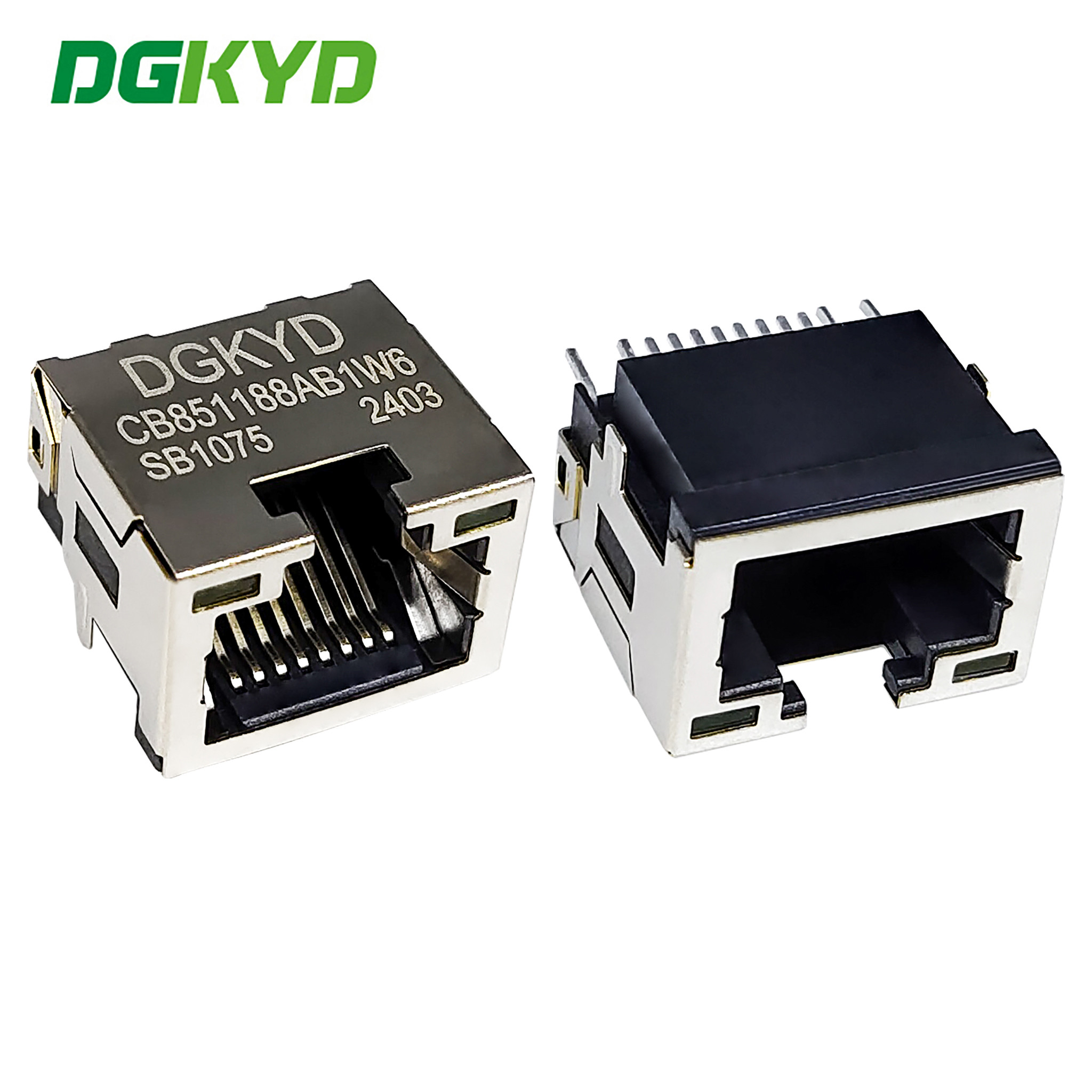

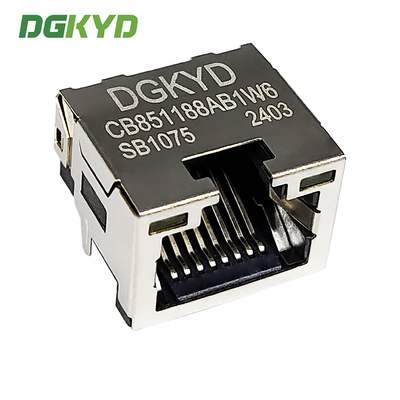

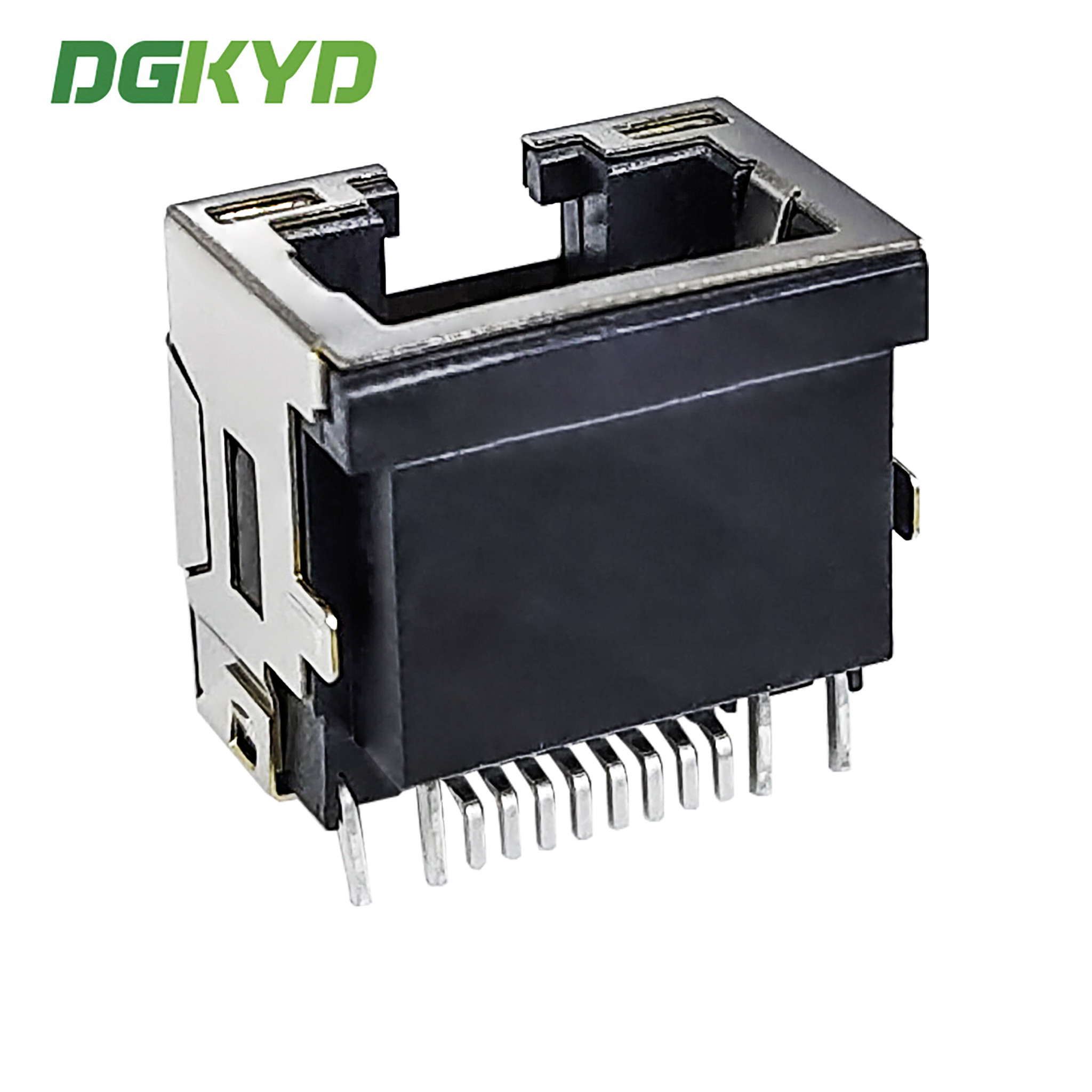

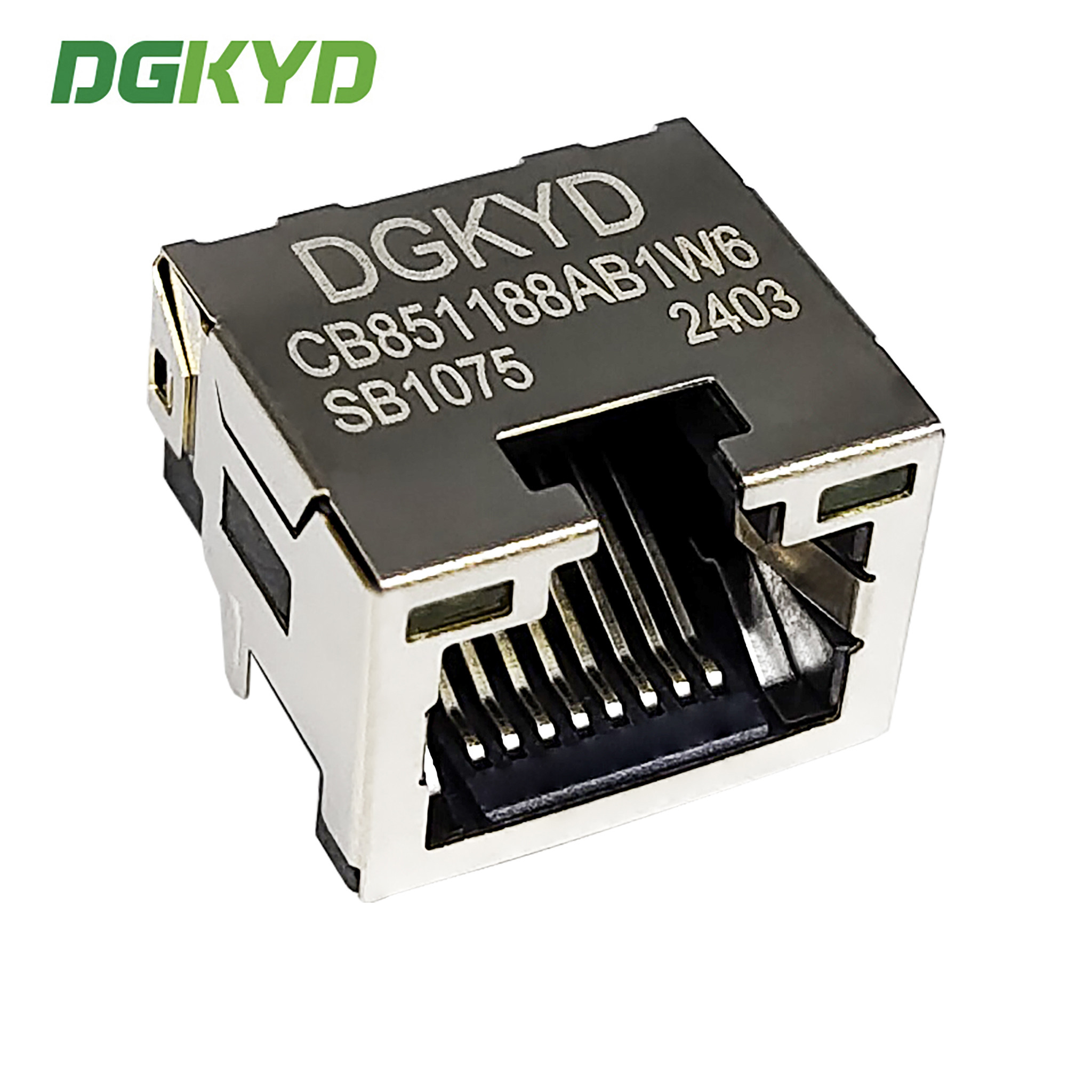

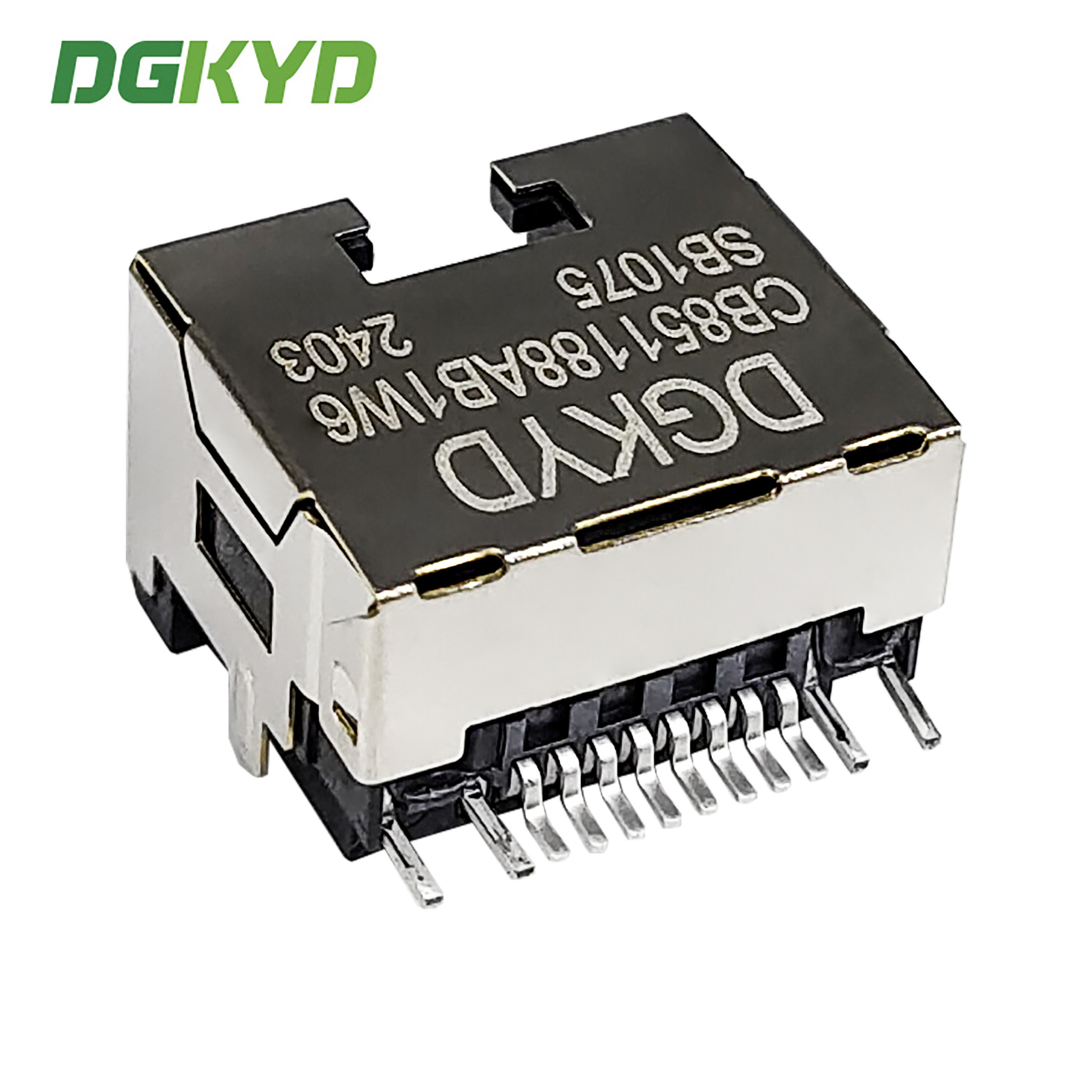

ขั้วต่อ RJ45 SMD บอร์ดจม 8.5 พร้อมไฟ 8P8C แบบแพทช์ DGKYDCB851188AB1W6SB1075
เอกสารข้อมูลจำเพาะผลิตภัณฑ์
DGKYDCB851188AB1W6SB1075.pdf
| หมายเลขชิ้นส่วน |
DGKYDCB851188AB1W6SB1075 |
แบรนด์ |
DGKYD/OEM/ODM |
| แหล่งกำเนิดสินค้า |
กวางตุ้ง ประเทศจีน |
การรับรอง |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| ประเภทสินค้า |
ตัวเชื่อมต่อ-แบบโมดูลาร์ |
รูปแบบตัวเชื่อมต่อ |
แจ็ค |
| ประเภทแจ็ค |
RJ45 |
ประเภทตัวเชื่อมต่อ |
แจ็คแบบโมดูลาร์ |
| รูปแบบสลัก |
มาตรฐาน |
สลัก |
TAB-UP |
| ตัวกรอง |
ไม่มีตัวกรอง |
ตัวเลือก LED |
มี LED |
| สี LED |
เหลือง/เขียว |
ตัวหยุดแผง |
มีตัวหยุดแผง |
| มีฉนวน |
ใช่ |
ใช้กับ |
แผงวงจรพิมพ์ |
| ความเร็วในการทำงาน |
10/100//1000BASE-T/TX |
เหมาะสำหรับประเภทการเชื่อม |
Reflowsolding (ทางเลือก) |
| การกำหนดค่าพอร์ต |
พอร์ตเดียว |
จำนวนตำแหน่ง |
8 |
| การกำหนดค่าแจ็ค |
1X1 |
ขั้วต่อต่อพอร์ต |
8 |
| วัสดุฉนวน |
โลหะผสมทองแดงเคลือบด้วยนิกเกิล |
การวางแนวการติดตั้ง PCB |
ด้านข้าง (มุมขวา) |
| วัสดุเคลือบพื้นที่จับคู่หน้าสัมผัส |
ทองคำ 6u/15u/30u/50u |
วัสดุฐานหน้าสัมผัส |
บรอนซ์ฟอสฟอรัส |
| วัสดุเคลือบหน้าสัมผัสหางบัดกรี |
ดีบุก-ตะกั่วบนนิกเกิล |
รูปแบบการติดตั้ง PCB |
รูทะลุ |
| วิธีการสิ้นสุดไปยังบอร์ด PC |
รูทะลุ-กดพอดี |
ล็อคบอร์ด |
มี/ไม่มีล็อคบอร์ด |
| วัสดุตัวเรือน |
LCP โพลีเอสเตอร์ |
สีตัวเรือน |
ดำ |
| อุณหภูมิวัสดุตัวเรือน |
มาตรฐาน |
ระดับการติดไฟ UL |
UL 94V-0 |
ประเภทอินเทอร์เฟซ: การประยุกต์ใช้หัวคริสตัล: 10 / 100 / 1000BASE-T Ethernet
ประเภท: RJ45 ในตัวแม่เหล็ก
ความถี่ในการทำงาน: ความถี่สูง ลักษณะเฉพาะ: การกรอง, ป้องกันการรบกวน
อุณหภูมิในการทำงาน: 40 ℃ - 85 ℃
อุณหภูมิในการจัดเก็บ: - 40 ℃ - 85 ℃
การบัดกรีแบบไร้สารตะกั่ว: ความสูงในการบัดกรีคลื่นสูงถึง 265 ℃
RJ45 ชุดอุปกรณ์เสริมวงจรรวมทั้งหมด ผู้ผลิตขั้วต่อเครือข่าย RJ45 จัดหาโดยตรง
1. โหมดธุรกิจ: ผู้ผลิต
2. เวลาจัดส่ง: จัดส่งตรงเวลา ประมาณสอง สัปดาห์
3. ข้อมูลจำเพาะสำหรับตัวเลือก: ไฟแสดงสถานะ LED (เขียว, เหลือง, แดง, ส้ม, น้ำเงิน, LED สองสี)>
มีหรือไม่มีฉนวนป้องกัน EMI
อัตราส่วนขดลวดของแกนแม่เหล็ก
การกระจายวงจรแม่เหล็กเป็นตัวเลือก
การเคลือบทองคำหน้าสัมผัส (FU, 3U, 6U, 15u, 30U, 50U)
วัสดุตัวเรือนพลาสติก (PBT, PA46, PA9T, LCP)
4. คุณสมบัติทางไฟฟ้าของผลิตภัณฑ์เป็นไปตามมาตรฐานอุตสาหกรรม ลักษณะที่ปรากฏและคุณสมบัติทางกลเป็นไปตามขนาดลักษณะที่ปรากฏ มาตรฐานอุตสาหกรรมการผลิตทางกล และมาตรฐานการคุ้มครองสิ่งแวดล้อม ความพึงพอใจของคุณคือวัตถุประสงค์ในการบริการของเรา!
พารามิเตอร์ประสิทธิภาพ:
1. ใช้กับ Ethernet, อัตราส่วนขดลวด: 1CT: 1CT
2. เป็นไปตาม IEEE 802.3 & ANSI X 3.263 มาตรฐาน
3. ค่าเหนี่ยวนำวงจรเปิด (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS พร้อม 8Ma DCBias
4. กระบวนการบัดกรีคลื่น 265 ℃ สูงสุดเป็นไปตามข้อกำหนดของมาตรฐาน EU ROHS
5. ทนต่อแรงดันไฟฟ้า: 2250VDC 1mA สูงสุด, 60s
6.อิมพีแดนซ์: 100 โอห์ม
7. อินเทอร์เฟซ RJ45 เป็นไปตาม FCC 68.5 มาตรฐาน
8. ความต้านทาน DC: 1.5 Ω
