รายละเอียดสินค้า

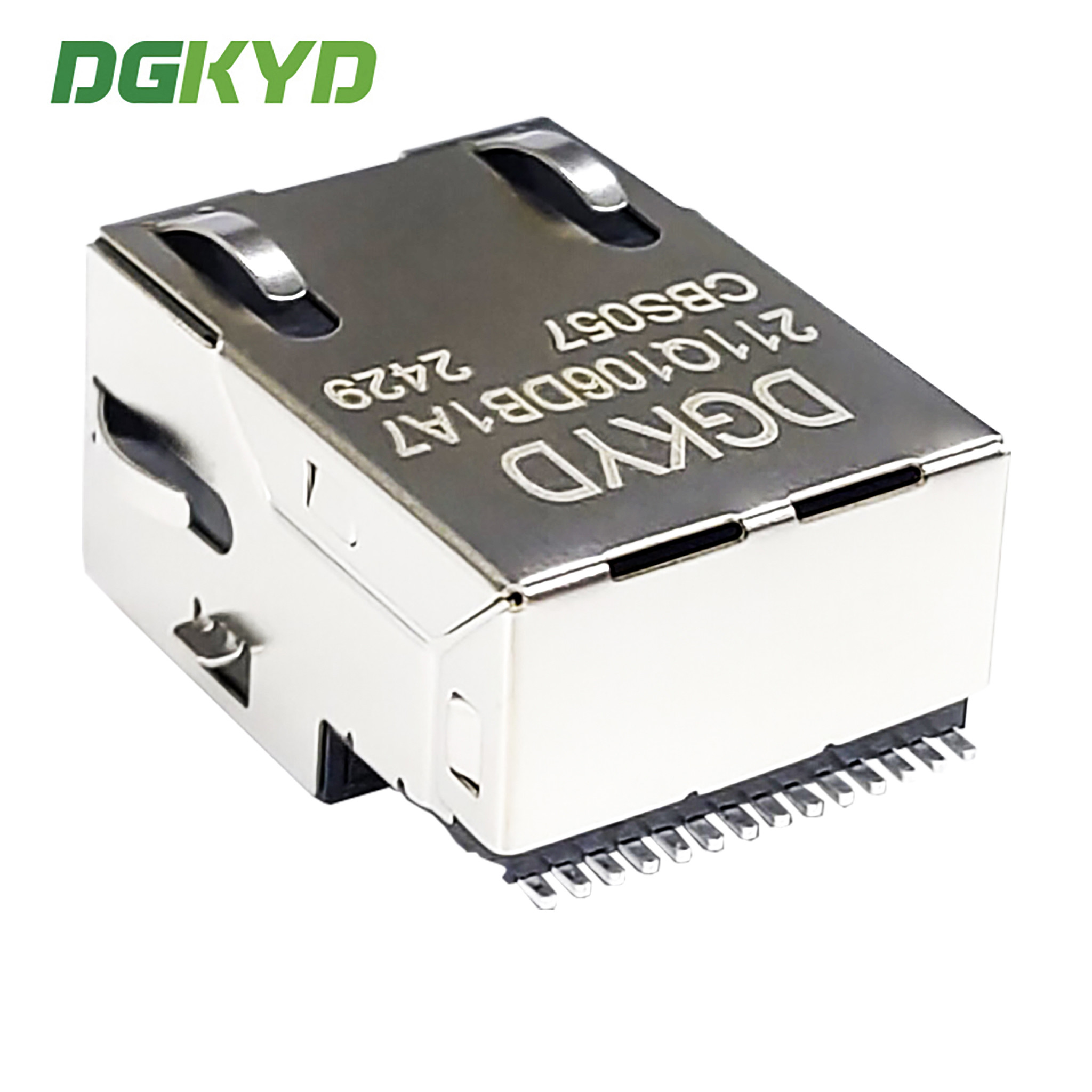

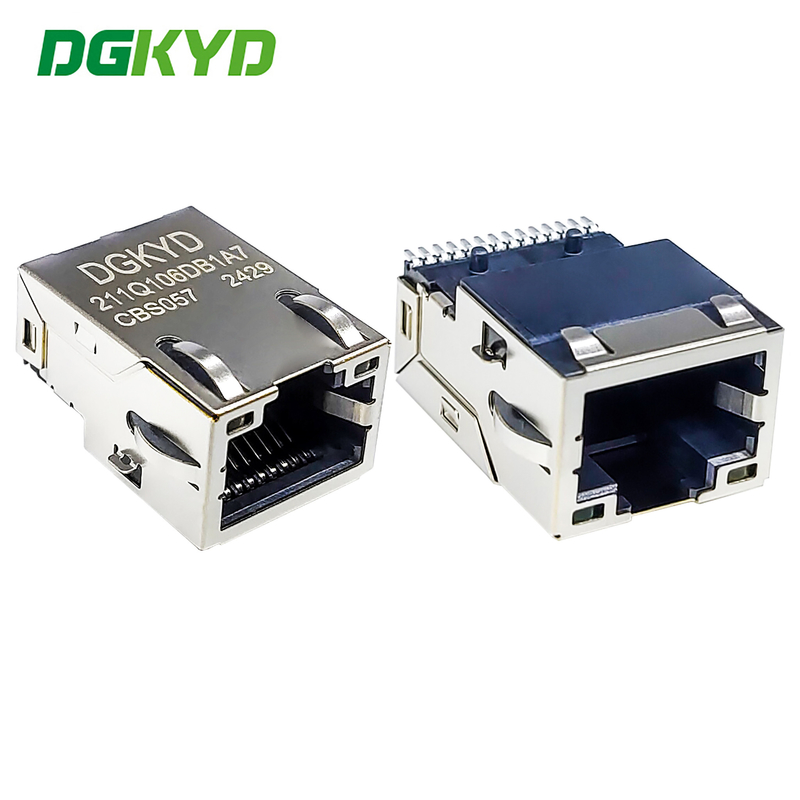

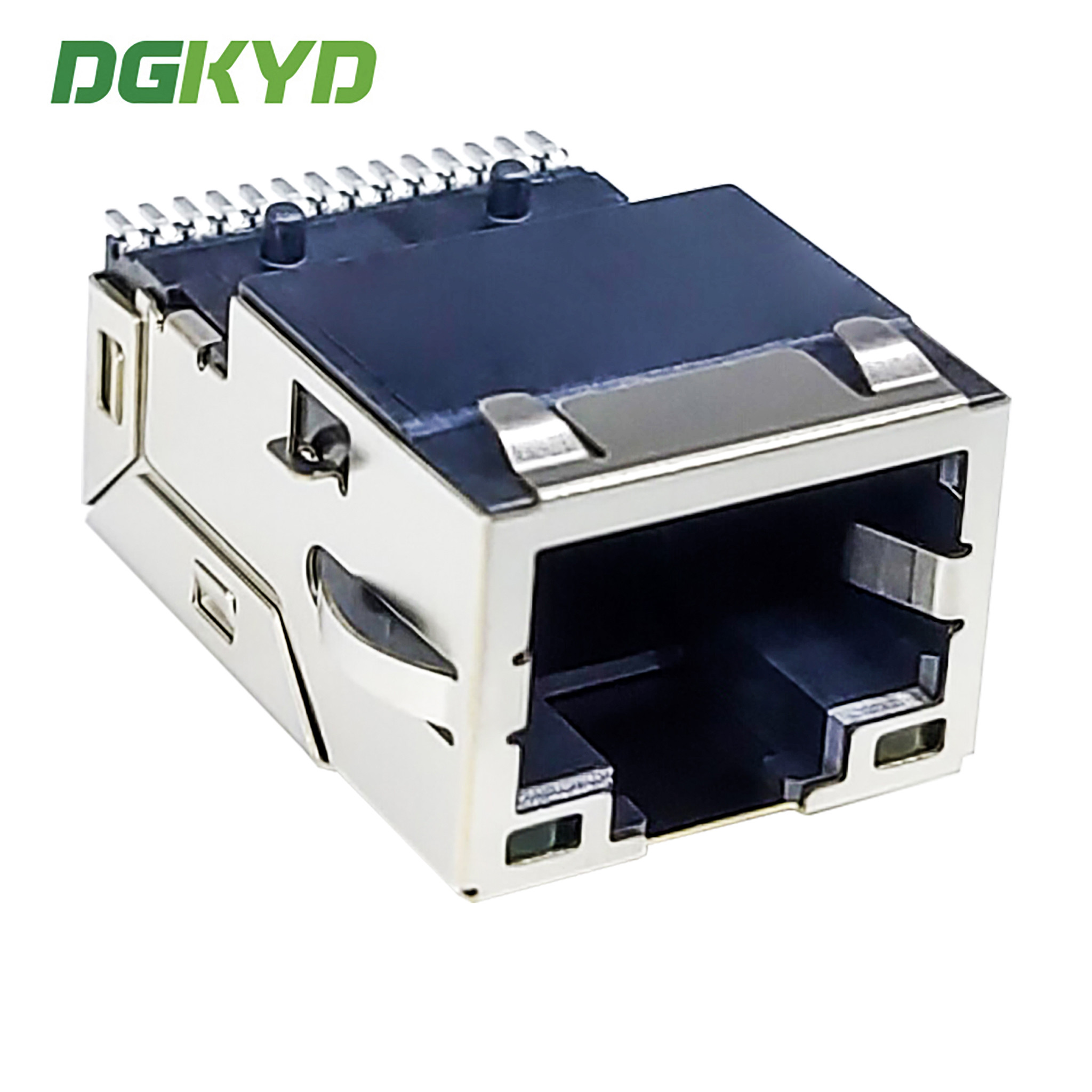

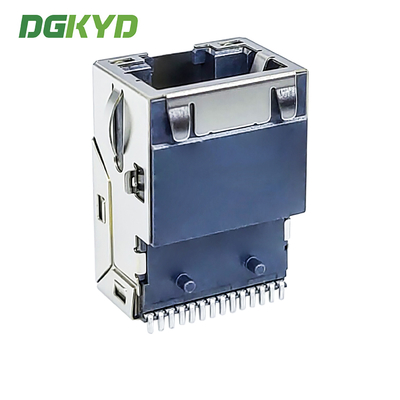

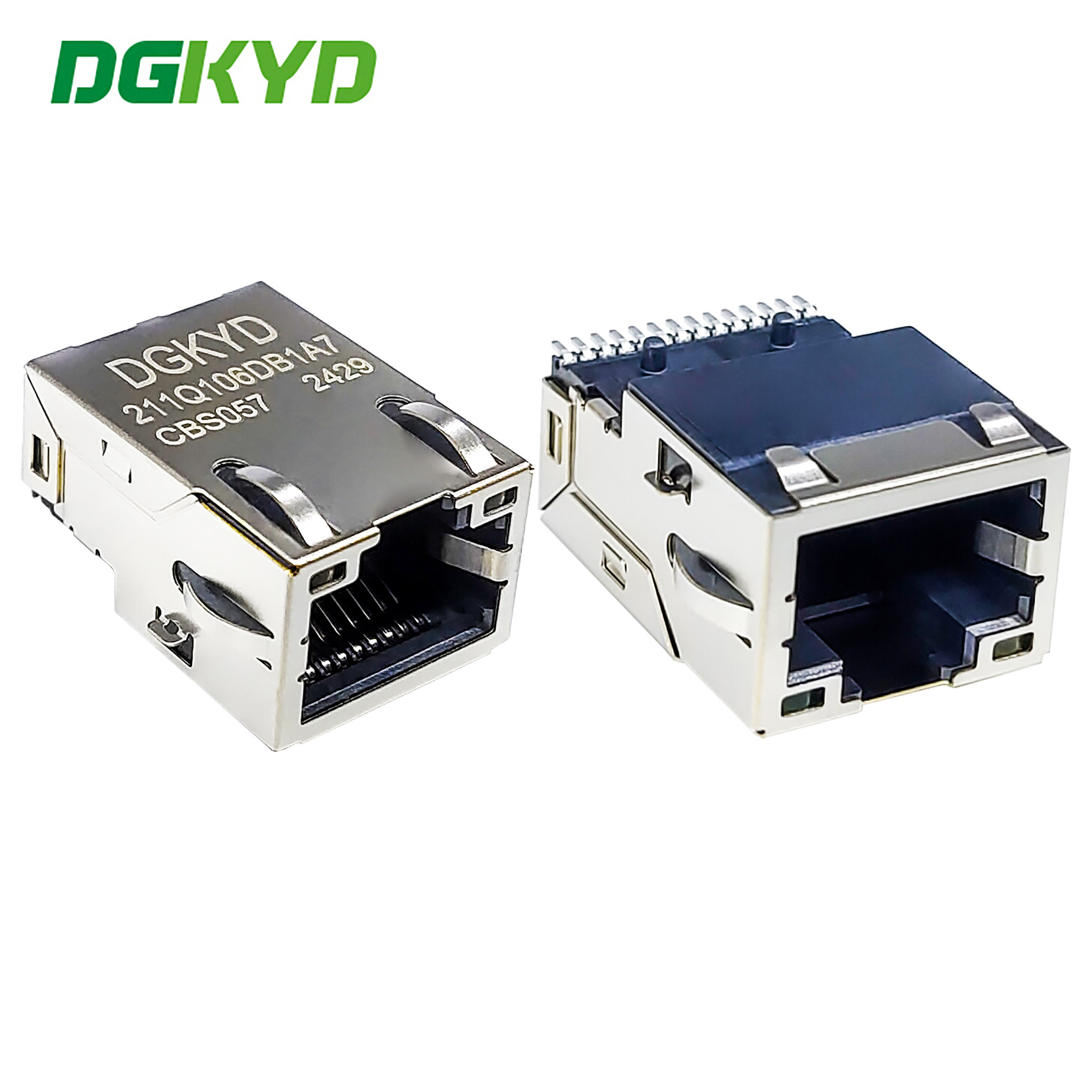

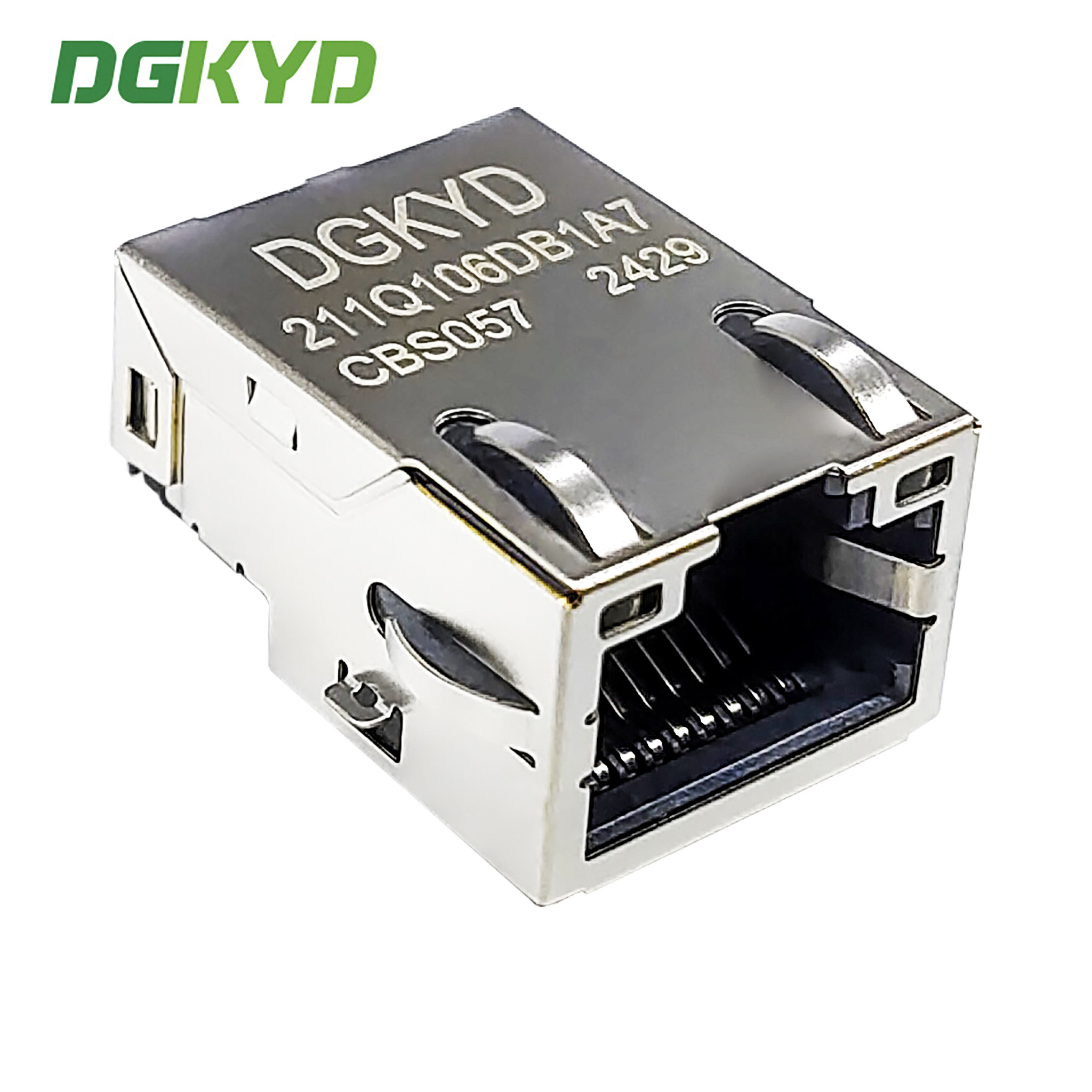

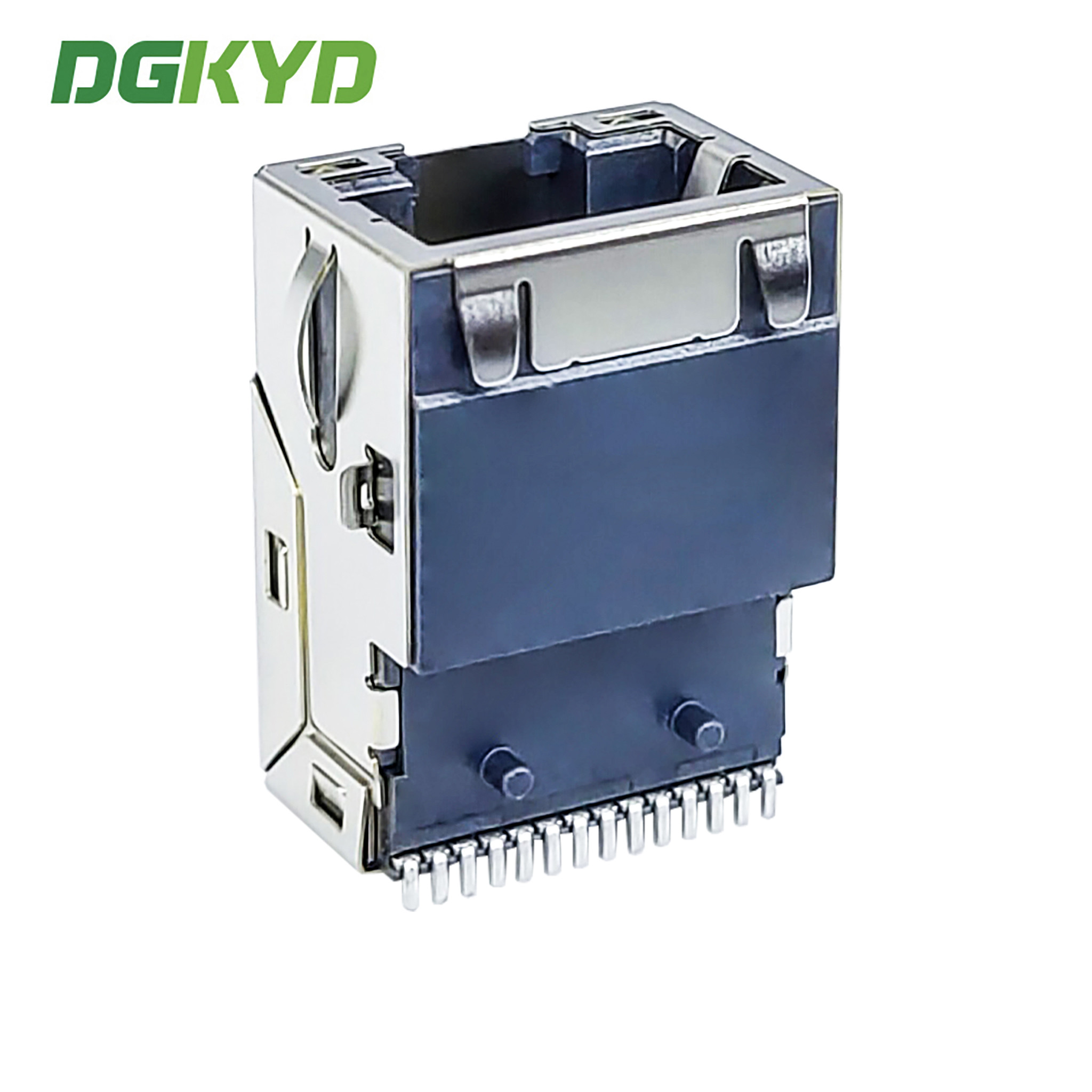

ตัวเชื่อมต่อเครือข่ายตัวกรองแบบบูรณาการ RJ45 Gigabit อินเทอร์เฟซ LCP DGKYD211Q106DB1A7CBS057
เอกสารข้อมูลจำเพาะของผลิตภัณฑ์
DGKYD211Q106DB1A7CBS057.pdf
| หมายเลขชิ้นส่วน |
DGKYD211Q106DB1A7CBS057 |
แบรนด์ |
DGKYD/OEM/ODM |
| แหล่งกำเนิดสินค้า |
Guangdong of China |
การรับรอง |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| ประเภทสินค้า |
ตัวเชื่อมต่อ-แบบโมดูลาร์ |
รูปแบบตัวเชื่อมต่อ |
แจ็ค |
| ประเภทแจ็ค |
RJ45 |
ประเภทตัวเชื่อมต่อ |
แจ็คแบบโมดูลาร์ |
| รูปแบบสลัก |
มาตรฐาน |
สลัก |
TAB-UP |
| ตัวกรอง |
มีตัวกรอง |
ตัวเลือก LED |
มี LED |
| สี LED |
เหลือง-เขียว |
ตัวหยุดแผง |
มีตัวหยุดแผง |
| ป้องกัน |
ใช่ |
ใช้กับ |
แผงวงจรพิมพ์ |
| ความเร็วในการทำงาน |
10/100/1000/BASE-T/TX |
เหมาะสำหรับประเภทการเชื่อม |
Reflowsolding (ทางเลือก) |
| การกำหนดค่าพอร์ต |
พอร์ตเดียว |
จำนวนตำแหน่ง |
10 |
| การกำหนดค่าแจ็ค |
1X1 |
ขั้วต่อต่อพอร์ต |
8 |
| วัสดุป้องกัน |
โลหะผสมทองแดงเคลือบด้วยนิกเกิล |
การวางแนวการติดตั้ง PCB |
ด้านข้าง (มุมขวา) |
| วัสดุเคลือบพื้นที่จับคู่หน้าสัมผัส |
ทองคำ 6u/15u/30u/50u |
วัสดุฐานหน้าสัมผัส |
บรอนซ์ฟอสฟอรัส |
| วัสดุเคลือบขั้วต่อบัดกรี |
ดีบุก-ตะกั่วบนนิกเกิล |
รูปแบบการติดตั้ง PCB |
รูทะลุ |
| วิธีการสิ้นสุดไปยังบอร์ด PC |
รูทะลุ-กดพอดี |
ล็อคบอร์ด |
มี/ไม่มีล็อคบอร์ด |
| วัสดุตัวเรือน |
LCP โพลีเอสเตอร์ |
สีตัวเรือน |
ดำ |
| อุณหภูมิวัสดุตัวเรือน |
มาตรฐาน |
ระดับการติดไฟ UL |
UL 94V-0 |
ประเภทอินเทอร์เฟซ: การประยุกต์ใช้หัวคริสตัล: 10 / 100 / 1000BASE-T Ethernet
ประเภท: RJ45 ในตัวแม่เหล็ก
ความถี่ในการทำงาน: ความถี่สูง ลักษณะเฉพาะ: การกรอง, ป้องกันการรบกวน
อุณหภูมิในการทำงาน: 40 ℃ - 85 ℃
อุณหภูมิในการจัดเก็บ: - 40 ℃ - 85 ℃
การบัดกรีแบบไร้สารตะกั่ว: ความสูงในการบัดกรีคลื่นสูงถึง 265 ℃
RJ45 ชุดเต็มของอุปกรณ์เสริมวงจรรวม ผู้ผลิตตัวเชื่อมต่อเครือข่าย RJ45 จัดหาโดยตรง
1. โหมดธุรกิจ: ผู้ผลิต
2. เวลาจัดส่ง: จัดส่งตรงเวลา ประมาณ สอง สัปดาห์
3. ข้อมูลจำเพาะสำหรับการเลือก: ไฟแสดงสถานะ LED (เขียว, เหลือง, แดง, ส้ม, น้ำเงิน, LED สองสี)>
ป้องกันด้วยนิ้ว EMI หรือไม่
อัตราส่วนขดลวดของแกนแม่เหล็ก
การกระจายวงจรแม่เหล็กเป็นตัวเลือก
การเคลือบทองคำหน้าสัมผัส (FU, 3U, 6U, 15u, 30U, 50U)
วัสดุตัวเรือนพลาสติก (PBT, PA46, PA9T, LCP)
4. คุณสมบัติทางไฟฟ้าของผลิตภัณฑ์เป็นไปตามมาตรฐานอุตสาหกรรม ลักษณะและคุณสมบัติทางกลเป็นไปตามขนาดลักษณะที่ปรากฏ มาตรฐานอุตสาหกรรมการผลิตทางกล และมาตรฐานการรักษาสิ่งแวดล้อม ความพึงพอใจของคุณคือวัตถุประสงค์ในการบริการของเรา!
พารามิเตอร์ประสิทธิภาพ:
1. ใช้กับ Ethernet, อัตราส่วนขดลวด: 1CT: 1CT
2. เป็นไปตาม IEEE 802.3 & ANSI X 3.263 มาตรฐาน
3. ค่าเหนี่ยวนำวงจรเปิด (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS พร้อม 8Ma DC Bias
4. กระบวนการบัดกรีคลื่น 265 ℃ สูงสุดเป็นไปตามข้อกำหนดของมาตรฐาน EU ROHS
5. ทนต่อแรงดันไฟฟ้า: 2250VDC 1mA สูงสุด, 60s
6.อิมพีแดนซ์: 100 โอห์ม
7. อินเทอร์เฟซ RJ45 เป็นไปตาม FCC 68.5 มาตรฐาน
8. ความต้านทาน DC: 1.5 Ω
