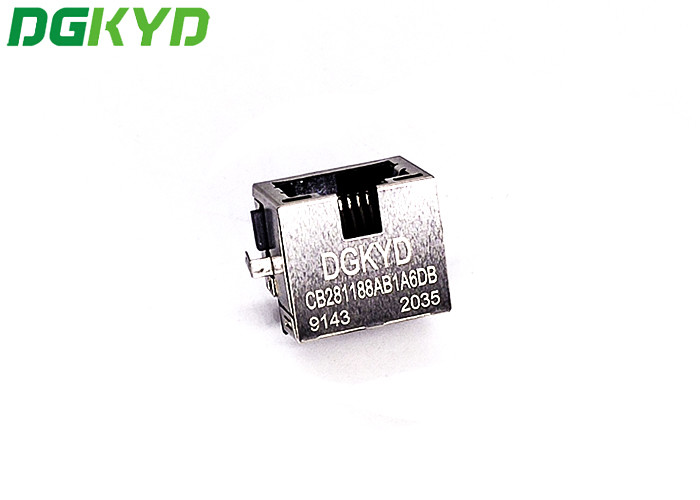

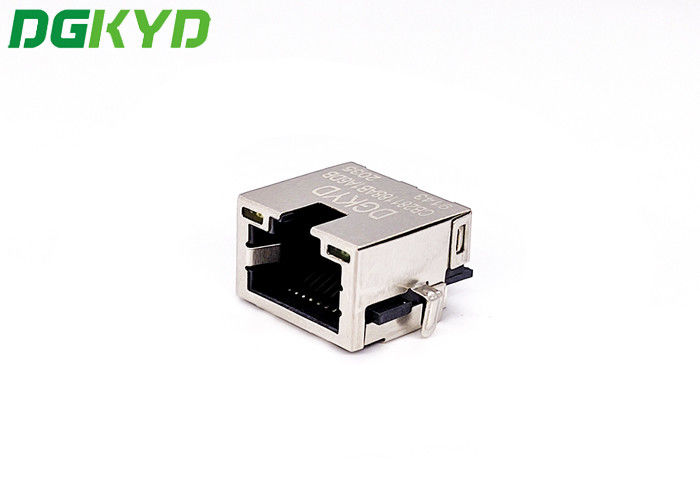

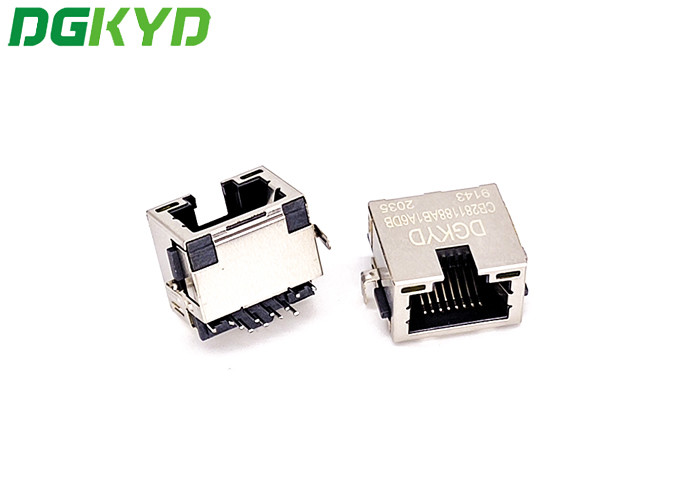

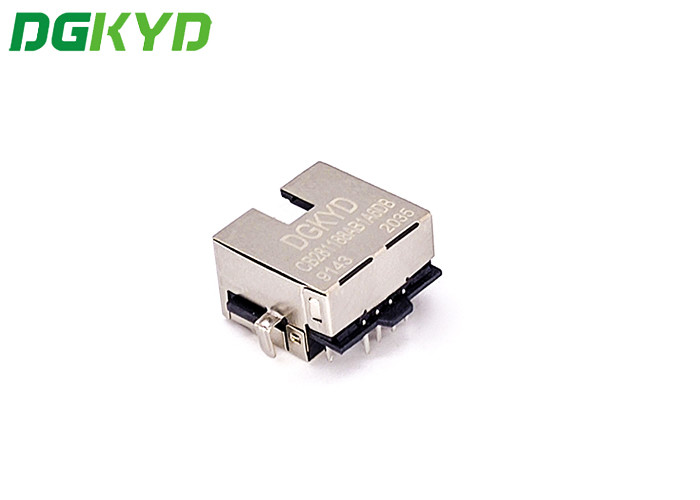

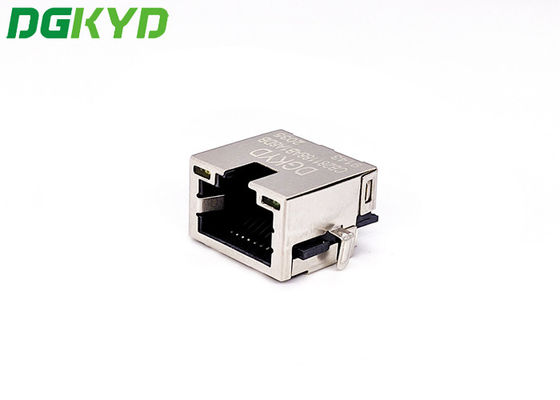

SMT Sink 2.8 DIP Single Port RJ45 Connector With Metal Shield DGKYDCB281188AB1A6DB9 การเชื่อมโยงของ RJ45 กับกรอบโลหะ

จำนวนสั่งซื้อขั้นต่ำ :	การเจรจาต่อรอง	ราคา :	please contact us to get the latest price
รายละเอียดการบรรจุ :	3000 ชิ้น / กล่อง	เวลาการส่งมอบ :	7-14 วัน
เงื่อนไขการชำระเงิน :	T / T, D / P, D / A, L / C, Wester N Union, MoneyGram	สามารถในการผลิต :	100k PCS / วัน

สถานที่กำเนิด:	ตงกวนของจีน	ชื่อแบรนด์:	DGKYD
ได้รับการรับรอง:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	หมายเลขรุ่น:	DGKYDCB281188AB1A6DB9

ข้อมูลรายละเอียด
ประเภทสินค้า:	อาร์เจ45	วิธีการห่อหุ้ม:	แพ็คเกจอินไลน์เดียว
สไตล์การติด PCB:	DIP	รูปทรง:	สี่เหลี่ยมผืนผ้า
โล่:	สีเหลือง	วัสดุที่อยู่อาศัยพลาสติก:	LCP สีดำ
จำนวน PIN:	8	จำนวนแกน:	8
ขนาด (มม.):	16.2 * 15.3 * 11.4	ชุบทองบนหน้าสัมผัสพิน:	1U
อุณหภูมิการทํางาน:	- 40 ℃ ~ 85 ℃	อุณหภูมิในการจัดเก็บ:	- 40 ℃ ~ 85 ℃
เน้น:	ขั้วต่อ DIP พอร์ตเดี่ยว RJ45 , ขั้วต่อ DIP RJ45 , แจ็คโมดูลาร์แบบ Sink 2.8 RJ45

รายละเอียดสินค้า

RJ45 Connector Sink 2.8 DIP Single Port Filter พร้อมแสงแผ่นปกปิด

ความแข็งแรงของเรา:

ประเภทอินเตอร์เฟซ: การใช้งานหัวคริสตัล: 10 / 100 / 1000BASE-T Ethernet

ประเภท: RJ45 ใส่แม่เหล็ก

ความถี่ในการทํางาน: ลักษณะความถี่สูง: การกรอง, ป้องกันการแทรกแซง

ความร้อนในการทํางาน: 0 °C - 70 °C

อุณหภูมิการเก็บรักษา: - 40 °C - 85 °C

การผสมผสานไร้หมึก: ความสูงของการผสมผสานแบบคลื่นถึง 265 °C

RJ45 ซีรี่ย์เต็มของอุปกรณ์เสริมวงจรบูรณาการ RJ45 เครื่องเชื่อมต่อเครือข่ายผู้ผลิต ส่งตรง

1รูปแบบการทํางาน: ผู้ผลิต

2เวลาจัดส่ง: ตามเวลาจัดส่ง ประมาณ 2 สัปดาห์

3. Specs สําหรับการเลือก: ไฟชี้แจง LED ((สีเขียว, เหลือง, แดง, ส้ม, น้ําเงิน, LED สองสี)

ปรางด้วยนิ้ว EMI หรือไม่

อัตราส่วนของโค้ลของแกนแม่เหล็ก

การหลากหลายวงจรแม่เหล็ก

การเคลือบทองติดต่อ (FU, 3U, 6U, 15u, 30U, 50U)

วัสดุโครงพลาสติก (PBT,PA46,PA9T,LCP)

4คุณสมบัติไฟฟ้าของผลิตภัณฑ์ ตอบสนองมาตรฐานของอุตสาหกรรมและมาตรฐานการคุ้มครองสิ่งแวดล้อมความพึงพอใจของคุณคือจุดประสงค์ของบริการของเรา

ปริมาตรการทํางาน:

1ใช้กับอีเทอร์เน็ต อัตราส่วนโค้ล: 1CT: 1CT

2. ตอบสนองมาตรฐาน IEEE 802.3 & ANSI X 3.263

3อุปทานวงจรเปิด (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS กับ 8Ma DC Bias

4. กระบวนการผสมคลื่นของ 265 °C Max ตอบสนองความต้องการของมาตรฐาน EU ROHS

5. ทนความแรงกดดัน: 2250VDC 1mA สูงสุด, 60s

6.อัดแรง: 100 โอม

7. อินเตอร์เฟซ RJ45 ตอบสนอง FCC 68.5 มาตรฐาน

8. ความต้านทาน DC: 1.5 Ω

ปริมาตร

เลขส่วน	DGKYDCB281188AB1A6DB9	ยี่ห้อ	DGKYD/OEM/ODM
ประเภทสินค้า	เครื่องเชื่อม-โมดูล	สไตล์เครื่องเชื่อม	แจ็ค
ประเภทแจ็ค	RJ45	ประเภทเครื่องเชื่อม	แจ็คแบบจําลอง
สไตล์ล็อค	มาตรฐาน	ล็อค	TAB-UP
เครื่องกรอง	ไม่มีกรอง	ตัวเลือก LED	พร้อม LED
สี LED	L-เหลือง/R-เขียว	การหยุดแผ่น	โดยไม่หยุดแผ่น
ป้องกัน	มีโลหะปกป้อง	ใช้กับ	บอร์ดวงจรพิมพ์
การตั้งค่าท่าเรือ	ท่าเรือเดียว	จํานวนตําแหน่ง	8
การตั้งค่าแจ็ค	1X1	สถานีปลายทางตามท่าเรือ	8
วัสดุของโล่	สารสกัดทองแดง	การตั้งตั้ง PCB	การเข้าด้าน (มุมขวา)
การเคลือบพื้นที่จับคู่	ฟูทอง	วัสดุพื้นฐานที่ติดต่อ	โฟสฟอร สีทองแดง
วัสดุเคลือบติดต่อหาง Solder	ทองแดงบนไนเคิล	สไตล์การติดตั้ง PCB	ผ่านหลุม
วิธีการตัดต่อกับบอร์ด PC	ผ่านการกดรู	การล็อค	พร้อม/ไม่มีล็อคพาน
วัสดุบ้าน	LCP โพลีเอสเตอร์	สีบ้าน	สีดํา
อุณหภูมิของวัสดุบ้าน	มาตรฐาน	การจัดอันดับความเปลวไฟ UL	UL 94V-0
